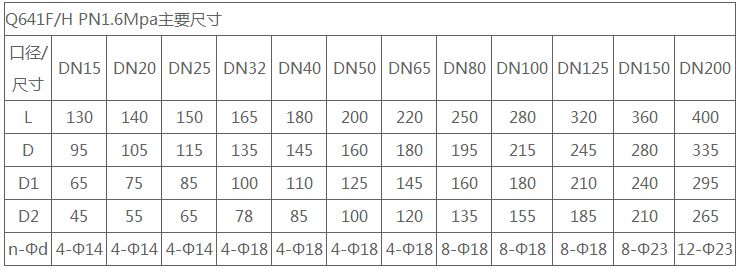

氣動快速切斷球閥連接尺寸
氣動快速切斷球閥原理
氣動O型切斷球閥是一種氣動直角回轉型切斷閥。它與電磁閥及閥位開關箱配套使用，可實現遠程切斷控制。O型球閥采用整體式閥芯、閥桿設計，確保無間隙操作，杜絕閥桿磨損。采用雙向金屬硬密封結構。雙向密封泄漏小、適用溫度范圍大。閥芯與硬密封閥座之間隙回轉時具有很大的剪切力及自潔功能。尤其適用于控制纖維性和有微小固體顆粒的懸濁液及粘性介質的通斷。氣動執行機構采用曲臂轉換結構，具有輸出力矩大、體積精小、穩定可靠等特點，氣缸筒體采用鏡面管，表面光滑，無油潤滑、使用壽命超長。因此本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
1、O型球閥采用全通徑設計，流通阻力可以忽略不計。
2、O型球閥采用雙向金屬硬密封結構，密封性能優越，適用溫度范圍大，剪切力強等特點，泄漏量額定流量系數。
3、O型球閥閥芯、閥桿采用整體式鑄造，無機械死區、閥桿永不磨損，使用壽命較普通球閥提高5~10倍。
4、氣動執行機構采用活塞式氣缸及傳動軸轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。
氣動O型活塞式切斷球閥（簡稱切斷球閥），是一種旋轉型切斷球閥，為氣動單元組合儀表中的執行單元，一般與電磁閥等氣動元件組合使用。閥體結構有安裝軟密封閥座與全金屬閥座兩種，分別用于常溫（－40～180℃）及高溫（—60～450℃）場合。該產品傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、液體輸送管道中介質的切斷或開啟，以達到生產過程按一定的程序進行。切斷球閥主要由氣動活塞式執行機構和切斷型球閥兩部分組成，根據用戶需要，也可在執行機構和切斷球閥之間配置手輪機構。
本商品為廠家直供產品，如需特殊配置的(可定做)，訂貨時請詳細說明以下參數：
(例如：閥門類型、驅動方式、連接形式、結構型式、公稱壓力、公稱通徑、輸入信號、密封面材料、閥體材料、適用溫度、是否帶附件)
氣動快速切斷球閥性能
氣動O型活塞式切斷球閥（簡稱切斷球閥），是一種旋轉型切斷球閥，為氣動單元組合儀表中的執行單元，一般與電磁閥等氣動元件組合使用。閥體結構有安裝軟密封閥座與全金屬閥座兩種，分別用于常溫（－40～180℃）及高溫（—60～450℃）場合。
該產品傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、液體輸送管道中介質的切斷或開啟，以達到生產過程按一定的程序進行。
切斷球閥主要由氣動活塞式執行機構和切斷型球閥兩部分組成，根據用戶需要，也可在執行機構和切斷球閥之間配置手輪機構。
氣動快速切斷球閥產品參數:
型號：Q641F
材質：CF8、CF8M、CF3M
尺寸：DN15-500
設計與 制造標準 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸 JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543結構長度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗 JB/T 9092、API 598、GB/T13927
!["氣動快速切斷球閥"]("/upLoad/product/month_1510/20151009140116868.jpg")
!["氣動快速切斷球閥"]("/upLoad/product/month_1510/201510091401526157.jpg")
